扭桿彈簧扭轉性能試驗機

產品分類：扭轉纏繞試驗機

產品概述：?主要用于金屬、非金屬材料及骨骼、假體等生物產品扭轉試驗，能實現扭矩及扭角控制，配合相應附件可對零部件和構件進行抗扭試驗。是質檢單位、大專科研院所及工礦企業必備的試驗設備。

扭桿彈簧扭轉性能試驗機產品特點

? 主機特點

u 主機：臥式鑄鋼結構，外部為高質量噴塑外殼，

u 傳動系統：采用可靠元器件，傳動系統工作噪聲低于60dB，

u 扭矩測量：采用高精度扭矩傳感器，轉角測量采用高精度光電編碼器。

u 符合JB/T 9370-1999《扭轉試驗機技術條件》、JJG 269-2006《扭矩試驗機檢定規程》、GB/T 239.1-2012《金屬材料線材單向扭轉試驗方法》、GB/T 2611—2007《試驗機通用技術要求》等標準。

? 控制器特點

u 自動停機：試樣破壞后，移動橫梁自動停止移動;

u 顯示方式：試驗過程動態實時顯示扭矩力、扭轉角量、扭轉速度速度、峰值、試驗狀態等實時在同一液晶屏幕上顯示;

u 限位保護：具有程控和機械兩級限位保護功能;

u 過載保護：當負荷超過額定值的3～5%時設備自動停止工作.

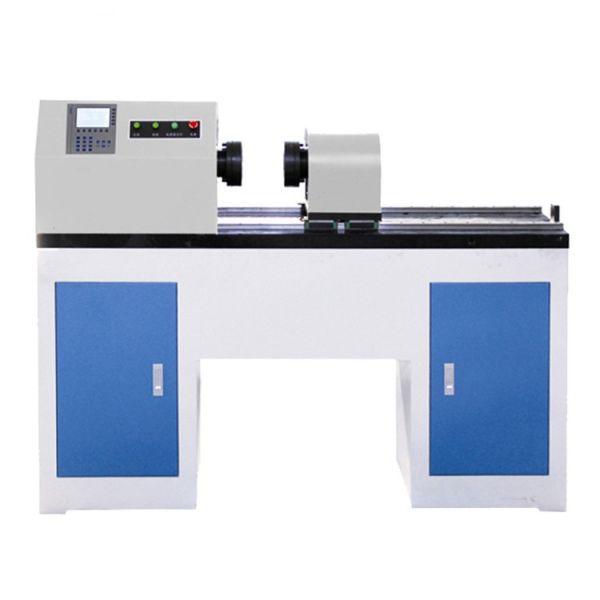

扭桿彈簧扭轉性能試驗機

扭桿彈簧扭轉性能試驗機 主機標準配置

配置名稱	配置型號或說明	數量
主機	高強度臥式主機	一臺
電機及伺服系統	臺灣東元	一套
驅動器	國產	一套
高精直線導軌	ABBA	二套
扭矩傳感器	200NM/300NM/500NM選配	一只
擺線針輪減速機		一臺
高精度角度編碼器		一臺
控制器	大液晶顯示測控系統	一套
試驗夾具	NZL	一套
微型打印機	選配	一臺

扭桿彈簧扭轉性能試驗機 技術指標

產品型號	NDS-200 NDS-500	NDS-300 NDS-2000	NDS-500 NDS-5000
扭矩	200N.M	300N.M	500N.M
試驗機等級	1級
控制方式	單片機控制
扭矩測量范圍	2%～100%F·S
扭矩示值準確度	≤±1%
轉角示值準確度	≤±1%
轉角顯示分辨力	0.01°
扭轉角	99999°
扭角速率控制調節范圍	0.05-800°/min
夾頭有效間距	600mm(標準機型，可按用戶需要定做）
試驗旋轉方向	雙向
電源	220V±10%，50Hz
外形尺寸	1440×400×1087mm

試驗機工作條件：

u 電源：AC 220V 50HZ

u 環境溫度：10℃～40℃

u 相對濕度：≤80%

u 工作環境應清潔，無腐蝕性介質、無明顯振源和電磁干擾
