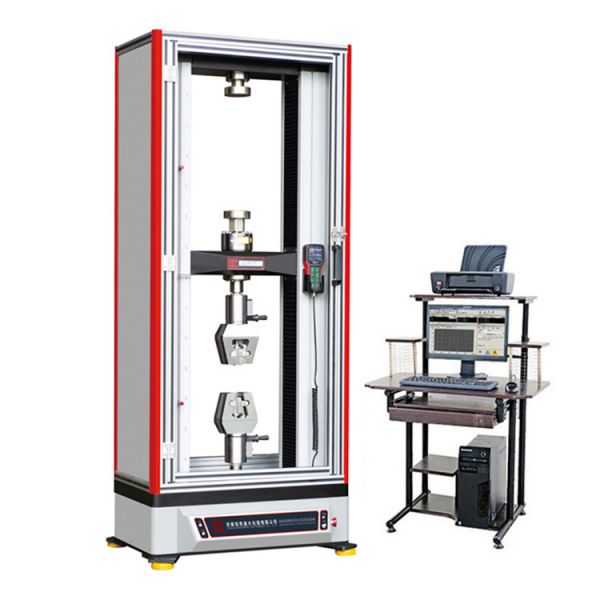

微機控制彈簧橫向剛度試驗機 產品介紹

微機控制彈簧橫向剛度試驗機是面向機車彈簧制造企業研制的彈簧負荷試驗機，除了具有常規彈簧試驗機的測試功能外，還能對具有橫向力的彈簧進行偏移方向、偏移角度的測試和確認。

該機由驅動系統、加載系統、傳動系統、測量控制系統、顯示系統等組成，采用全數字交流伺服電機及驅動器，精密行星減速器、高效無間隙同步齒形帶及精密滾珠絲杠組成傳動。運行穩定、可靠。

微機控制彈簧橫向剛度試驗機產品特點

1.1具有力、位移、變形等多種控制模式：

a) 設定試驗力，檢測彈簧的變形量。

b) 設定變形量，檢測彈簧的試驗力。

c) 設定試驗力，檢測彈簧的剩余高度；

d) 設定彈簧的剩余高度，檢測彈簧的試驗力；

1.2 通用功能

a) 根據不同的彈簧設計要求，輸入已知參數，就可自動實驗，試驗完成后自動返回試驗初始位置。如果進行批量測試，會更顯示出強大的優越性， 用戶只需一次性輸入試驗參數，就可實現實驗過程中除更換彈簧外的所有自動化操作，具有非常高的測試效率。

b) 能完成傳感器的參數標定、零點清除、參數存儲與加載等功能；控制器具備各類試驗參數超限、超設定自動停機或報警等保護功能；

c) 操作系統WindowsXP平臺下，全中文操作界面，人機界面友好， 試驗機的全部操作通過計算機鍵盤和鼠標完成，計算機屏幕顯示試驗力、位移、橫梁移動速度、試驗機工作狀態等，并具有快捷鍵操作。實時采集數據、數據運算處理，并提供數據儲存、查詢、打印等功能，能實時顯示、繪制試驗力—變形曲線，能進行曲線放大或縮小 ，曲線的局部放大，并且用戶可在放大區域內通過鼠標拖動來實現放大曲線的平移。

1.3橫向剛度、橫向自由彎曲變形測試功能

a)  將規定軸向靜力作用于彈簧上，測量出彈簧在X,Y軸的變形量及其方向，計算出測量平臺的彎曲方向、偏移量及其角度；

b) 將規定軸向靜力作用于彈簧上， 測量平臺能夠返回其初始中心位置的力 ，即彎曲力；

c) 將同一大小的軸向靜力作用于彈簧上，對彈簧不斷施加橫向的力，測量規定橫向位移下的橫向力，計算出彈簧的橫向剛度并繪制出彈簧的橫向剛度-變形曲線。

微機控制彈簧橫向剛度試驗機技術參數
